Шаблон сварщика MG-11

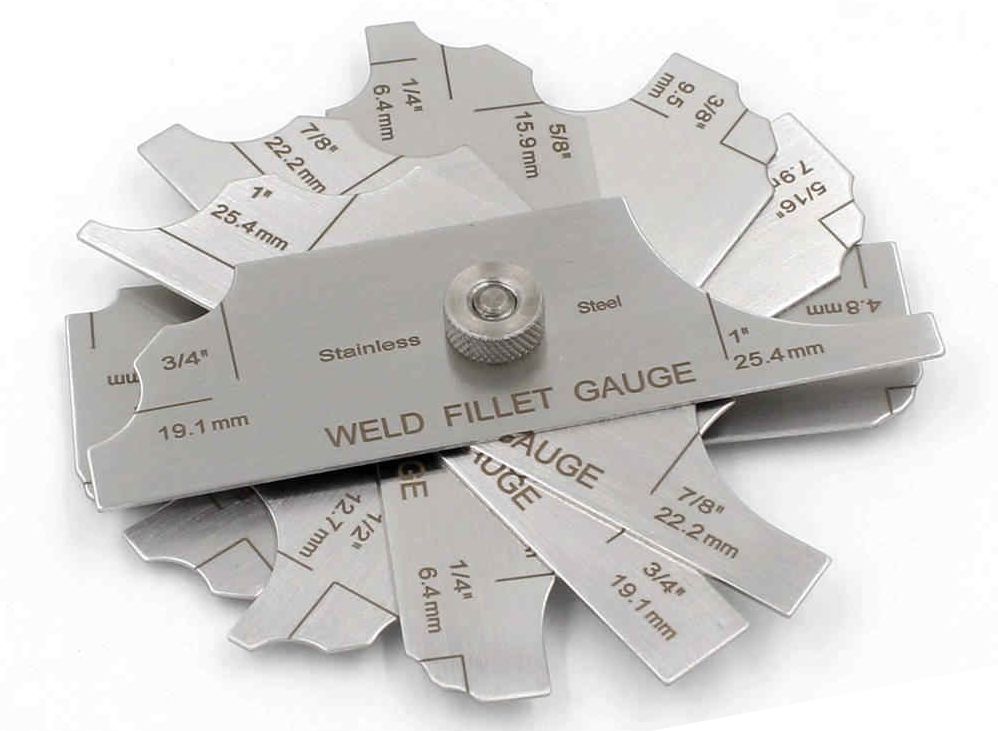

Шаблон MG11 является импортным аналогом отечественного шаблона УШС-2,

 предназначен для контроля катетов угловых швов, а так же применяется для определения выпуклости и вогнутости швов. Позволяет проводить измерение четырнадцати размеров

угловых швов 3,0-25,0 мм. Контроль проводится ступенчатым методом определения до минимального зазора. Шаблон  состоит из 7-ми лепестков. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва

производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами

лепестка и шва является минимальным. Шаблон MG11 имеет размеры катетов с метрической шкалой, выраженной в целых числах.
